PASS QUEST SRAM DUB / GXP 3-Bolt Narrow-Wide Chainring with Bash Guard | 3mm Offset 30T–34T
Product Description

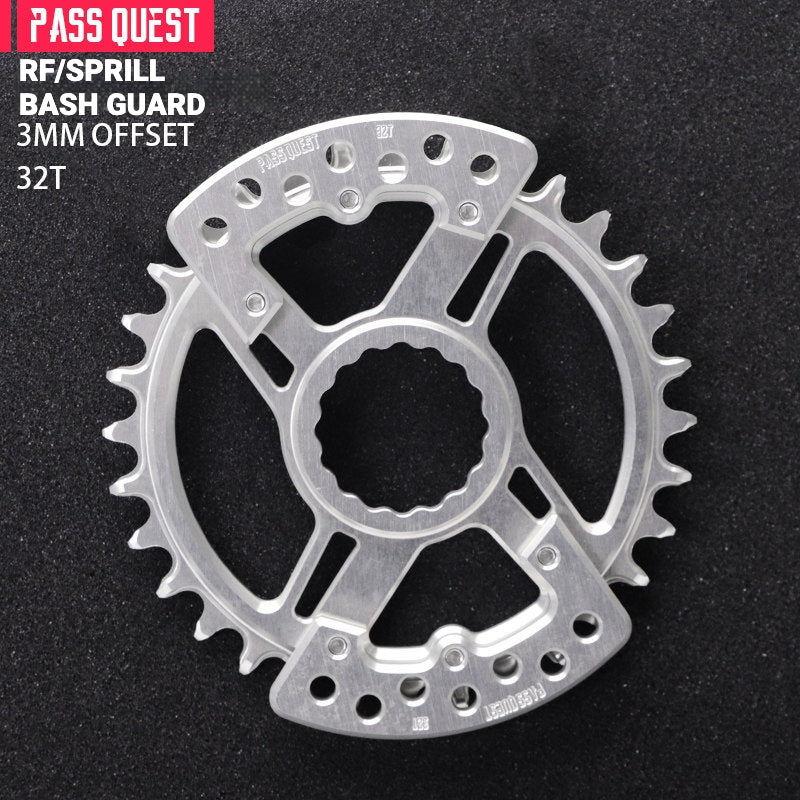

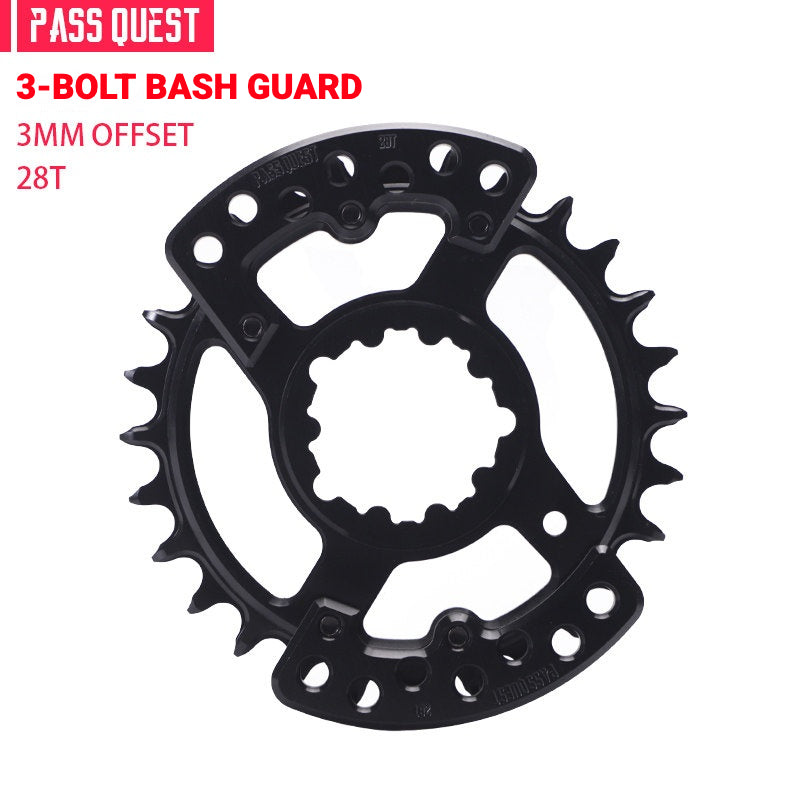

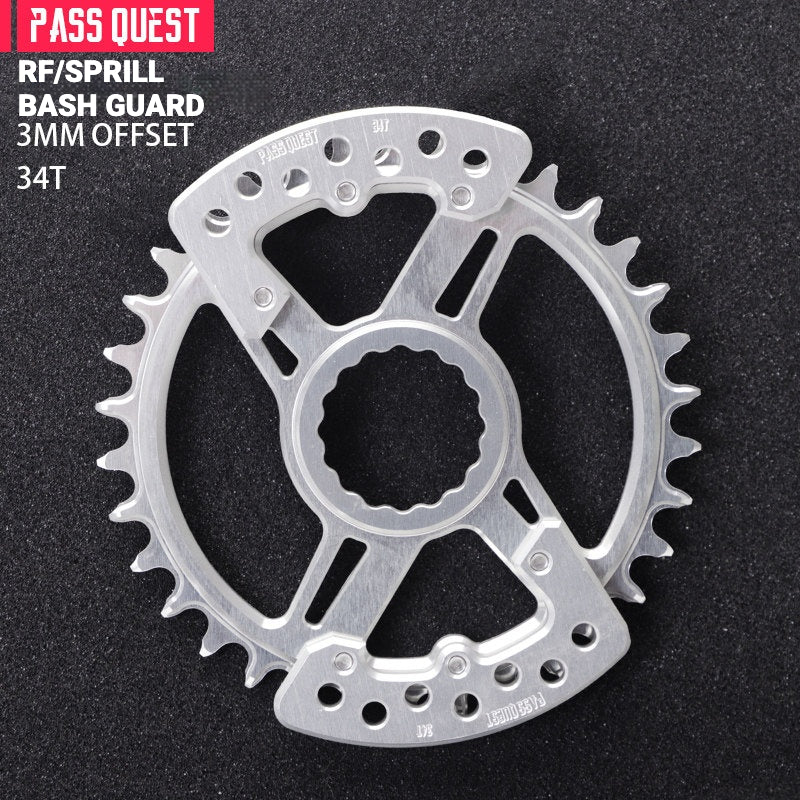

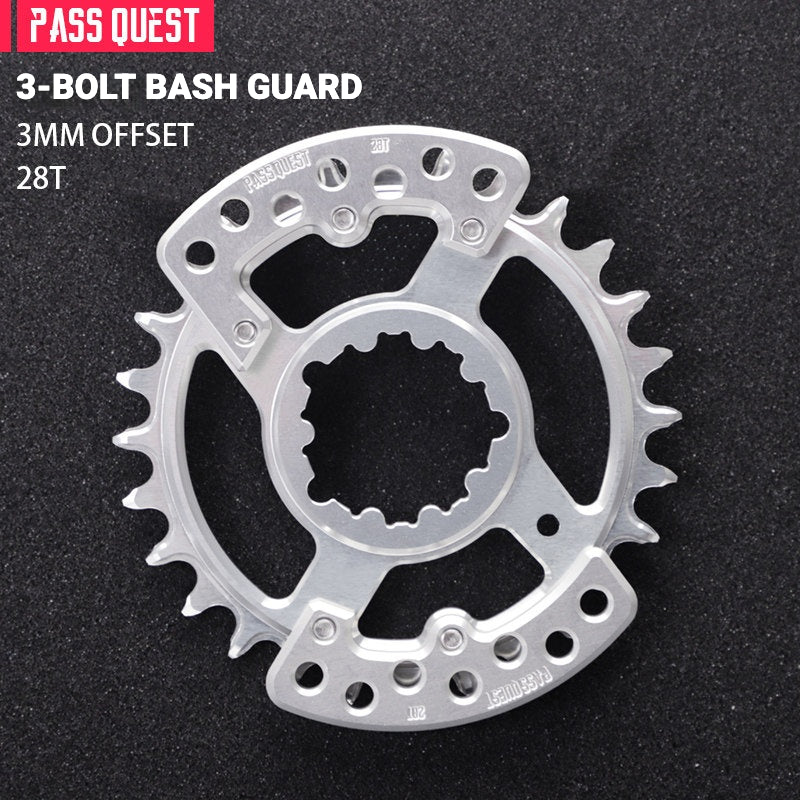

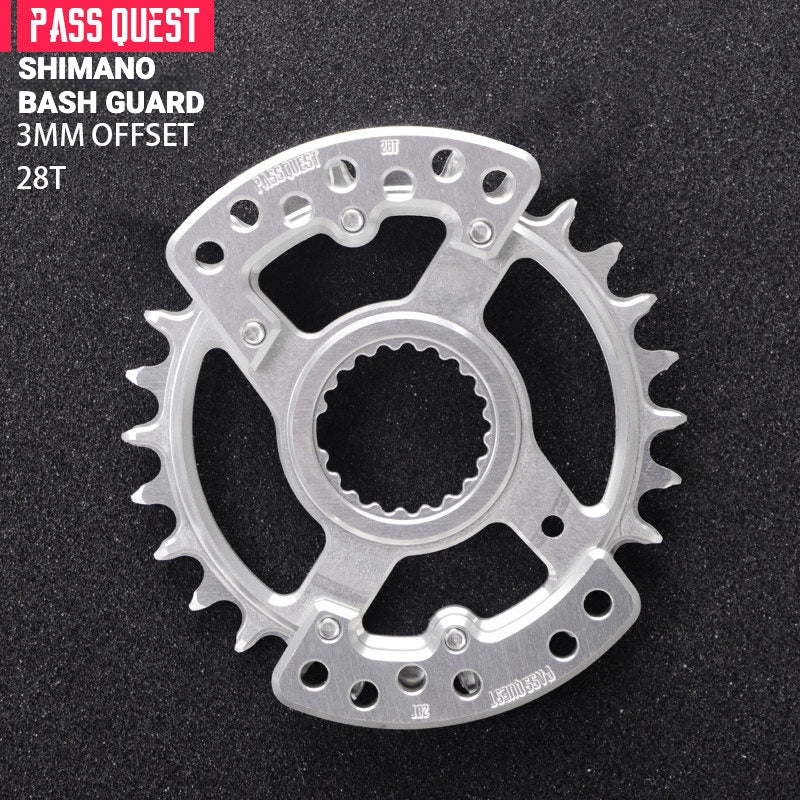

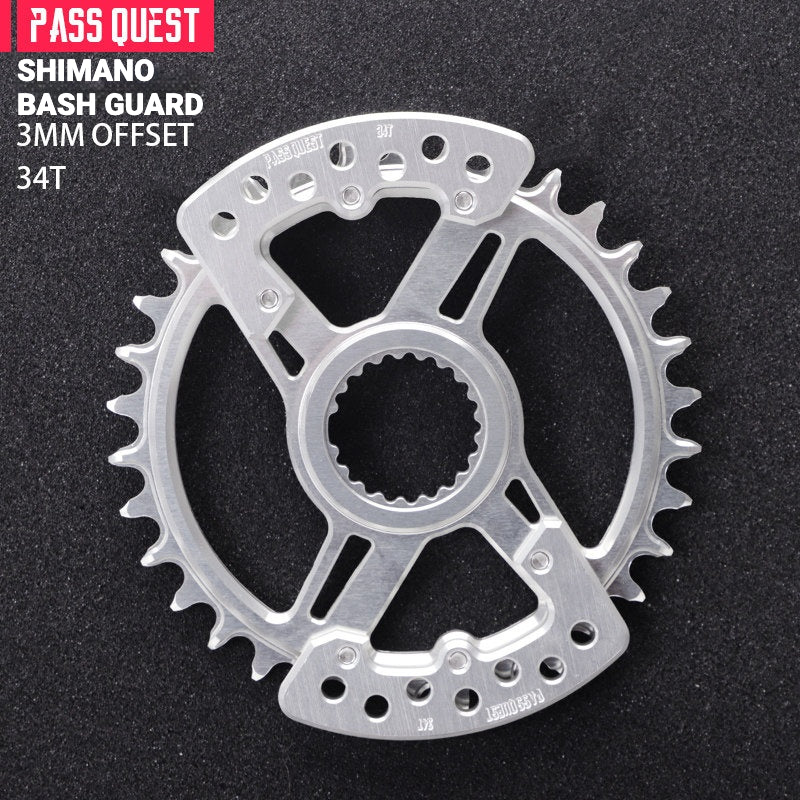

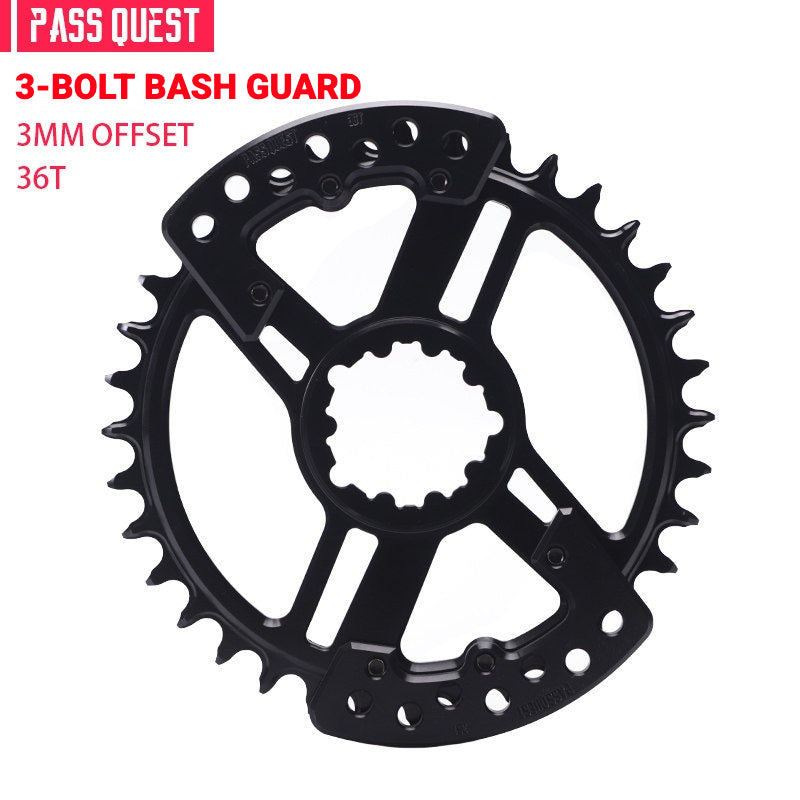

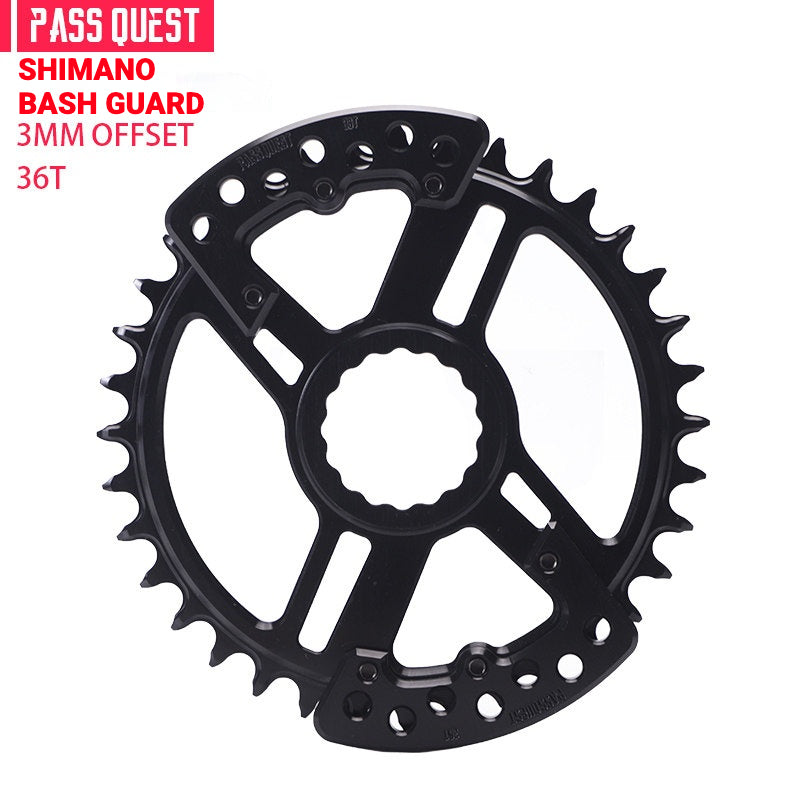

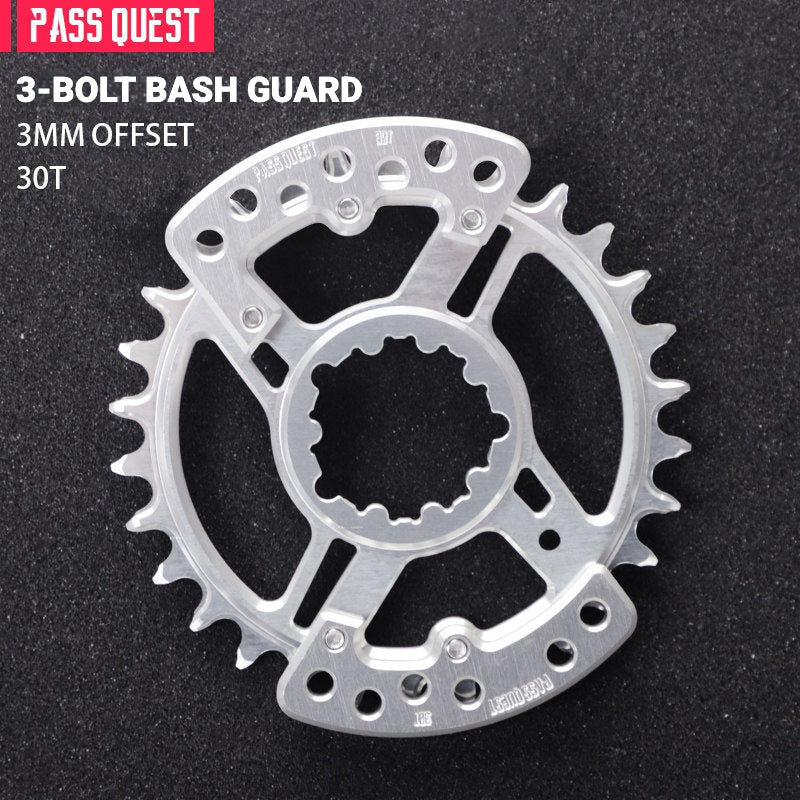

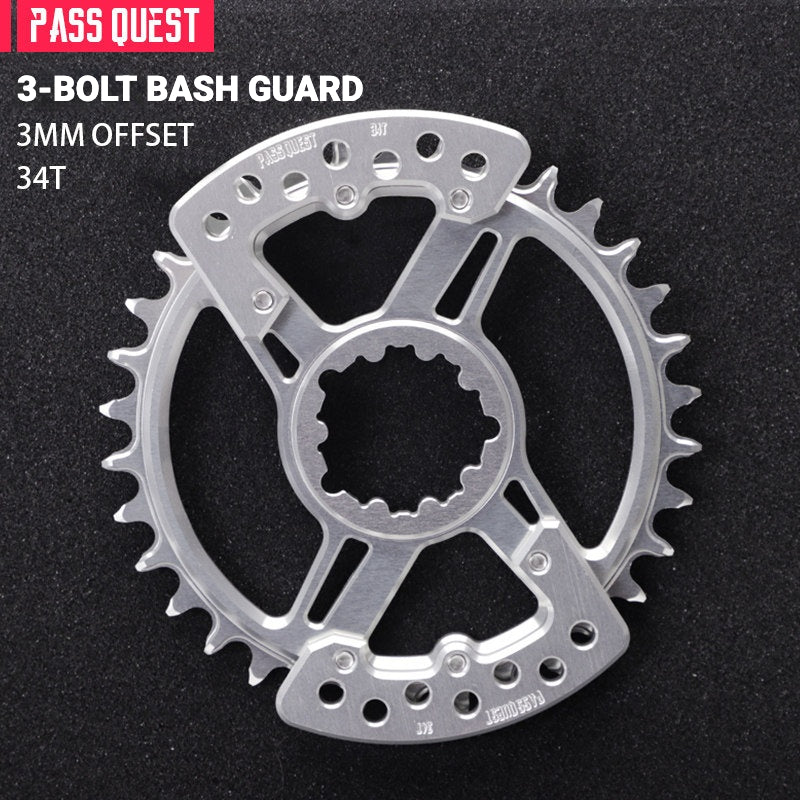

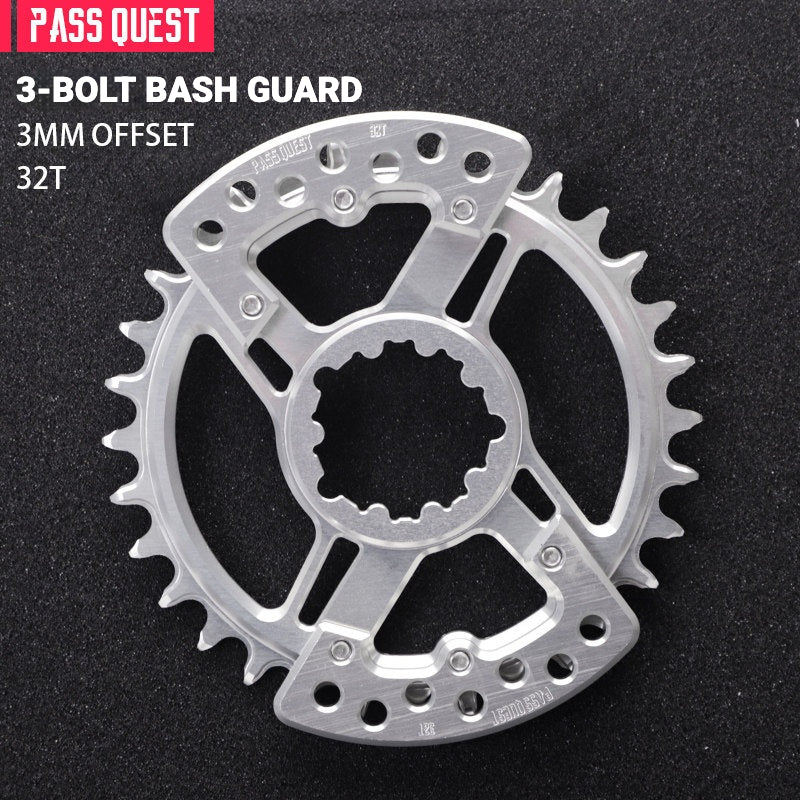

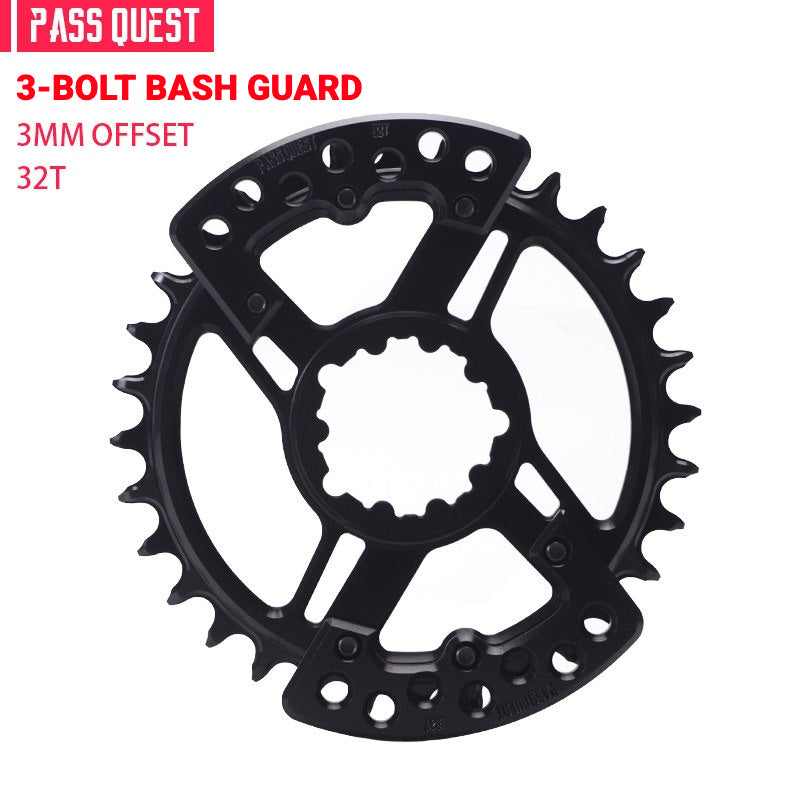

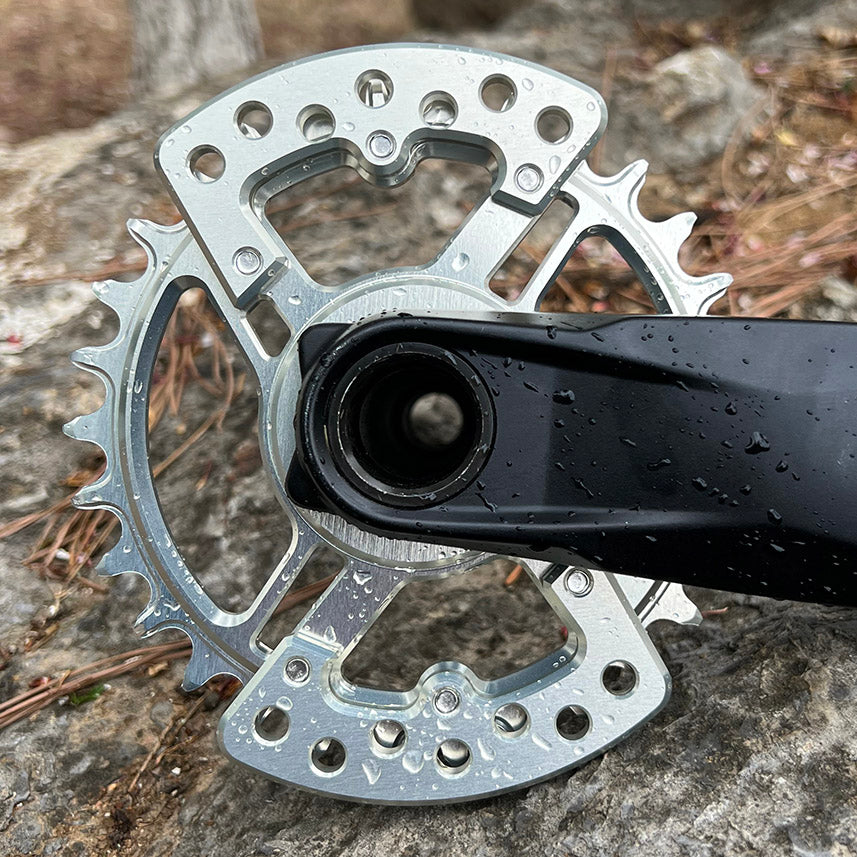

PASS QUEST DUB / GXP 3-Bolt Narrow-Wide Chainring with Bash Guard
The PASS QUEST 3-Bolt Direct Mount Narrow-Wide Chainring with Bash Guard combines drivetrain performance with additional chainring protection for MTB and off-road 1x builds.
Designed around a 3-bolt direct-mount interface with a 3mm offset, the chainring is CNC-machined from high-strength AL7075-T651 aluminum and features an integrated outer guard to help protect the chainring teeth from impacts and contact.
Available in 30T, 32T and 34T, with Black and Silver finishes.
Key Features
- 3-bolt direct-mount interface
- 3mm offset
- Integrated outer bash guard
- Narrow-wide tooth profile
- Designed for 1x drivetrains
- CNC-machined AL7075-T651 aluminum
- Helps protect chainring teeth
- High-strength construction
- Black and Silver finishes
- Available in 30T / 32T / 34T

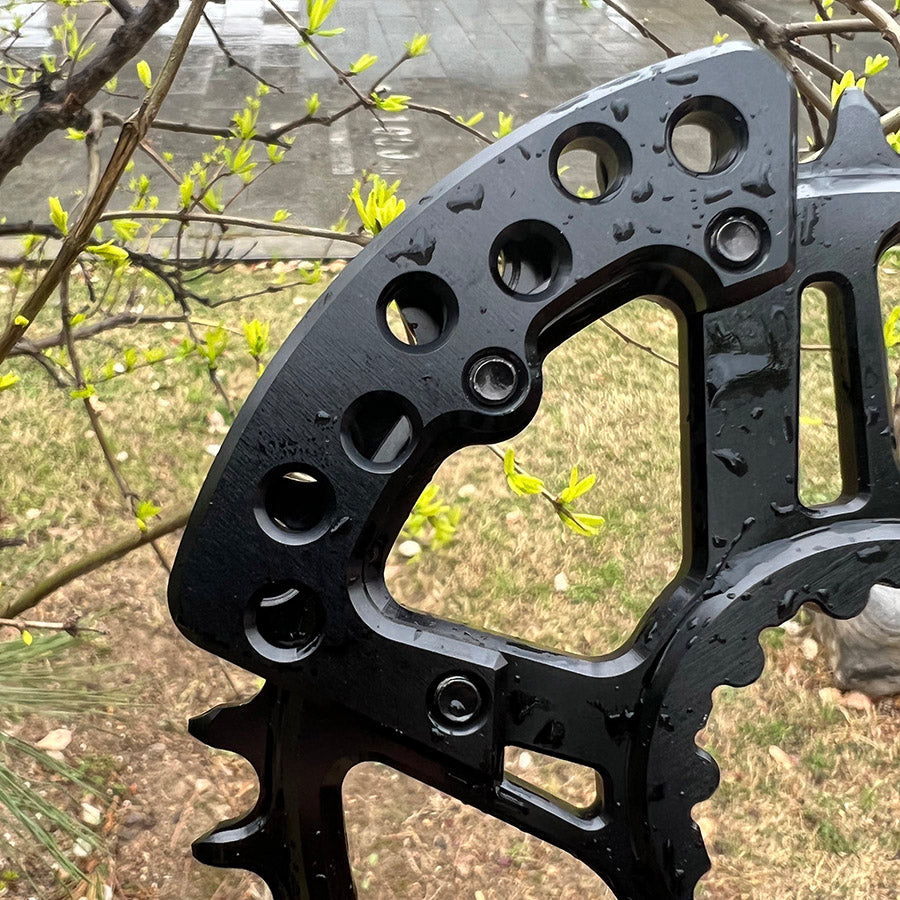

Integrated Bash Guard
Unlike a conventional exposed chainring, this version incorporates an outer protective guard around the chainring.
The guard helps reduce direct contact between the chainring teeth and rocks, obstacles or other surfaces during off-road riding.
It also gives the drivetrain a distinctive integrated appearance.
Protection + Clean Design + 1x Performance

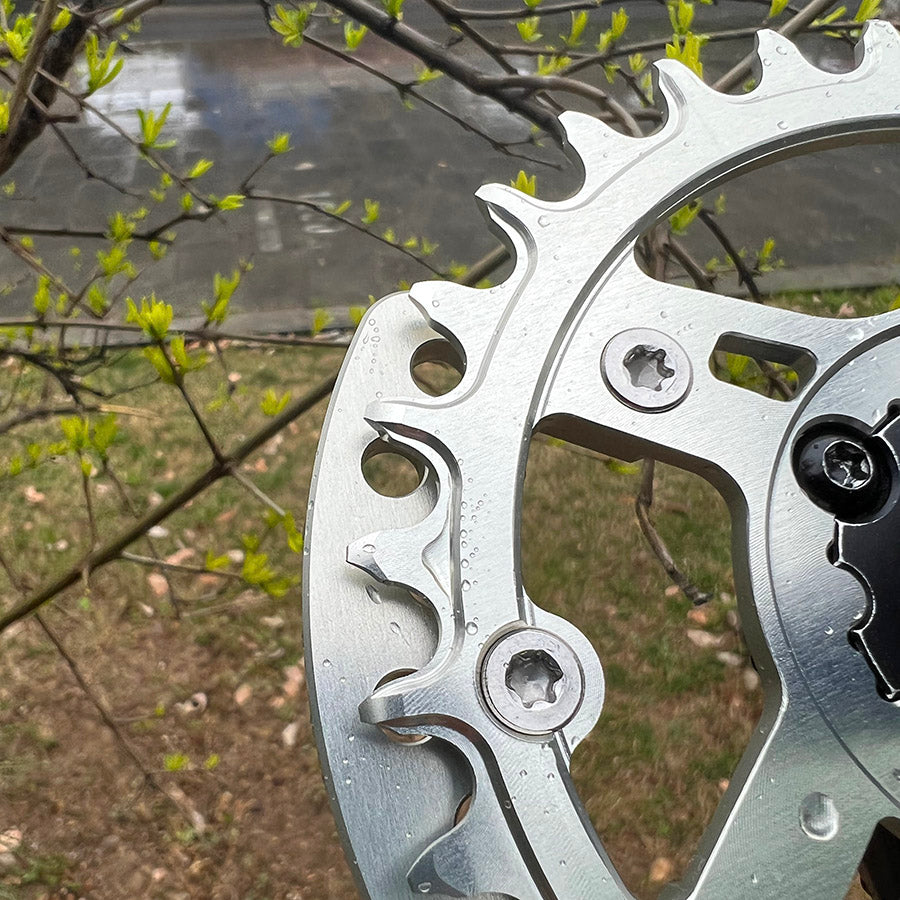

Narrow-Wide Tooth Profile
The alternating narrow-wide tooth profile is designed to engage the inner and outer chain links more securely.
This helps improve chain retention on a dedicated 1x drivetrain, particularly when riding over rough or uneven terrain.
Benefits include:
- Improved chain engagement
- Reduced lateral chain movement
- Better chain retention
- Optimized for 1x drivetrain setups
AL7075-T651 Aluminum
The chainring is manufactured from AL7075-T651 aluminum alloy, selected for its excellent strength-to-weight characteristics.
The material provides a balance of:
- High strength
- High rigidity
- Low weight
- Wear resistance
- Durability
This makes it well suited to performance MTB drivetrain components.
3mm Offset
This version features a:
3mm Offset
Offset affects chainring position and drivetrain chainline, so please verify that 3mm offset is correct for your crankset and bike before ordering.
Specifications
| Specification | Details |
|---|---|
| Brand | PASS QUEST |
| Product | Narrow-Wide Chainring with Bash Guard |
| Mount | 3-Bolt Direct Mount |
| Crank Standard | DUB / GXP 3-Bolt |
| Offset | 3mm |
| Material | AL7075-T651 |
| Drivetrain | 1x |
| Tooth Profile | Narrow-Wide |
| Guard | Integrated Bash Guard |
| Sizes | 30T / 32T / 34T |
| Colors | Gloss Black / Gloss Silver |
| Intended Use | MTB / Off-Road |
Size & Weight
| Size | Approx. Weight |
|---|---|
| 30T | 115g |
| 32T | 125g |
| 34T | 136g |
Weights are approximate and may vary slightly due to manufacturing and measurement tolerances.
Available Sizes
30T, 32T, 34T
Available Colors
Gloss Black, Gloss Silver
Compatibility
Designed for compatible:
DUB / GXP 3-Bolt Direct-Mount Cranks
3mm Offset
Because crank mounting standards and chainline requirements vary, please confirm the mounting interface and required offset before ordering.
If you are unsure, send us a photo of your crankset and the exact crank model before purchase.
Package Includes
PASS QUEST Chainring with Bash Guard ×1
Crankset and other drivetrain components are not included unless specifically stated.
Controllo di compatibilità: a causa della complessità dei modelli e dei lotti dei componenti OEM (Original Equipment Manufacturer), potrebbero verificarsi casi in cui questo prodotto non è compatibile.
Dopo aver ricevuto il prodotto, confrontarlo con le specifiche OEM per garantirne la compatibilità prima dell'installazione.
Specifiche di coppia: installare questo prodotto rispettando rigorosamente i valori di coppia specificati nel manuale dei pezzi OEM. Problemi di installazione: se si riscontrano discrepanze con le specifiche OEM o si incontrano difficoltà nella fase iniziale dell'installazione, fermarsi immediatamente e contattare il servizio clienti per assistenza con resi o cambi.
Nessuna installazione forzata: non forzare l'installazione in nessuna circostanza. Responsabilità: eventuali danni derivanti dall'installazione forzata o da modifiche non autorizzate di questo prodotto (o dei suoi componenti) saranno di esclusiva responsabilità dell'acquirente.
Tutti i prodotti sono fotografati per rappresentare fedelmente i colori che vedrete al momento della ricezione.
A causa delle differenze di illuminazione, angolazione o impostazioni dello schermo, potrebbero verificarsi lievi variazioni di colore.
Il prodotto effettivo deve essere considerato lo standard. Per i prodotti "colorati" e "blu", il processo di colorazione può causare una distribuzione non uniforme del colore, rendendo ogni prodotto unico.
| Tabella di riferimento della coppia comune S-PARTS per la serie di biciclette | ||||||
| Ingrediente | Nome del componente | Nome della vite | Coppia di riferimento | Utilizzo anti-sequestro | Utilizzo del frenafiletti di media resistenza | Requisiti speciali Osservazioni |
| Sistema di telaio | Montaggio del manubrio | Viti di fissaggio dello stelo M4 | 4 NM | Raccomandato | Considerare con cautela | Per gruppi manubrio con struttura speciale, fare riferimento alle specifiche di coppia consigliate dal produttore originale. |
| Viti di fissaggio dello stelo M5 | 5 NM | Raccomandato | Considerare con cautela | |||
| Viti di fissaggio dello stelo M6 | 6-8 NM | Raccomandato | Considerare con cautela | |||
| Viti di fissaggio del manubrio M7 (Brompton) | 8-10 NM | Raccomandato | Considerare con cautela | |||
| Viti di fissaggio attacco manubrio M8 (BMX) | 8-10 NM | Raccomandato | Considerare con cautela | |||
| Cuffia | Viti di precarico della cuffia (incluse M5/M6) | 4-6 NM | Raccomandato | Non consigliato | ||
| Telaio/Forcella | Viti per fascetta stringitubo forcella M3 | 1-2NM | Raccomandato | Non consigliato | Per i morsetti reggisella con struttura speciale, fare riferimento alle specifiche di coppia consigliate dal produttore originale. | |
| Viti per portaborraccia | 4NMM | Raccomandato | Non consigliato | |||
| Viti di fissaggio del gancio del deragliatore M4 | 3-4 NM | Raccomandato | Considerare con cautela | |||
| Viti di fissaggio del gancio del deragliatore M5 | 4-5 NM | Raccomandato | Considerare con cautela | |||
| Viti di fissaggio del portapacchi anteriore e posteriore M5 | 6-7 NM | Raccomandato | Considerare con cautela | |||
| Vite di serraggio del reggisella M5 (design del morsetto standard) | 6-7 NM | Raccomandato | Non consigliato | |||
| Reggisella | Viti di fissaggio del binario della sella M5 | 6-7 NM | Raccomandato | Non consigliato | ||
| Viti di fissaggio del binario della sella M6 | 7-9 NM | Raccomandato | Non consigliato | |||
| Viti per morsetto guida sella M7 | 8-10 NM | Raccomandato | Non consigliato | |||
| Viti per morsetto a binario sella a bullone singolo M6/M7 | 10-12 NM | Raccomandato | Non consigliato | |||
| Viti di serraggio del binario della sella a bullone singolo M8 (Brompton) | 12-14 NM | Raccomandato | Non consigliato | |||
| Ruote | Viti di bloccaggio del set di ruote a sgancio rapido M6 | 6-8 NM | Raccomandato | Non consigliato | ||
| Viti di bloccaggio per ruote M10 BMX | Raccomandato | Non consigliato | ||||
| Viti per ruote BMX M14 | Raccomandato | Non consigliato | ||||
| Dadi di bloccaggio per ruote M9 | 12-14 NM | Raccomandato | Non consigliato | |||
| Dadi di bloccaggio per ruote M10 | 14-16 NM | Raccomandato | Non consigliato | |||
| Bullone perno passante M12 | 10-14 NM | Raccomandato | Non consigliato | |||
| Bullone perno passante M14 | 12-16 NM | Raccomandato | Non consigliato | |||
| Sistema frenante | Rotore a disco | Viti del rotore del disco a sei bulloni | 5-7 NM | Considerare con cautela | Raccomandato | Non utilizzare composti antigrippanti o frenafiletti liquidi sulle viti relative al sistema idraulico dei freni per evitare di contaminare le linee idrauliche. |
| Disco rotore Center Lock | 40 NM | Raccomandato | Non consigliato | |||
| Leva del freno | Viti di fissaggio della leva del freno M5 | 5-7 NM | Raccomandato | Non consigliato | ||
| Viti di fissaggio della leva del freno M6 | 6-8 NM | Raccomandato | Non consigliato | |||
| Dadi di fissaggio del cambio della bici da strada | 6-8 NM | Raccomandato | Non consigliato | |||
| Viti per porta di spurgo leva freno | 2-3 NM | Non consigliato | Raccomandato | |||
| Pinza freno a disco | Viti di fissaggio pinza per mountain bike M6 | 9 NM | Considerare con cautela | Raccomandato | ||
| Viti di fissaggio pinza a montaggio piatto M5 | 7 NM | Considerare con cautela | Non consigliato | |||
| Viti per raccordi a compressione per tubi flessibili M8 | 6-7 NM | Non consigliato | Non consigliato | |||
| Viti del corpo della pinza M6 | 12 NM | Non consigliato | Non consigliato | |||
| Viti del corpo della pinza M7 | 14NM | Non consigliato | Non consigliato | |||
| Viti del corpo della pinza M8 | 14NM | Non consigliato | Non consigliato | |||
| Viti per pinza M6 Banjo | 12 NM | Non consigliato | Non consigliato | |||
| Viti di spurgo della pinza | 5-6 NM | Non consigliato | Non consigliato | |||
| Perno pastiglia freno | 3NM | Non consigliato | Non consigliato | |||
| Pinza freno C | Dado di fissaggio pinza a perno singolo | 8NM | Non consigliato | Raccomandato | ||
| Viti di fissaggio della pinza a doppio perno | 6-8 NM | Considerare con cautela | Considerare con cautela | |||
| Set di viti di fissaggio pastiglie freno | 7 NM | Considerare con cautela | Considerare con cautela | |||
| Viti di arresto pastiglie freno | 3NM | Non consigliato | Non consigliato | |||
| Viti della leva di rilascio della pinza | 3NM | Non consigliato | Non consigliato | |||
| Viti di ancoraggio del cavo | 5-7 NM | Raccomandato | Non consigliato | |||
| Sistema di trasmissione | Cambio | Bullone di serraggio del cambio | 4-6 NM | Raccomandato | Non consigliato | Non utilizzare composti antigrippanti o frenafiletti liquidi sulle viti relative al sistema idraulico dei freni per evitare di contaminare le linee idrauliche. |
| Bullone di integrazione del cambio | 4-6 NM | Raccomandato | Non consigliato | |||
| Bullone tappo superiore cambio (Shimano) | 4 NM | Raccomandato | Non consigliato | |||
| Deragliatore anteriore | Bullone di fissaggio del deragliatore anteriore a montaggio diretto | 6-7 NM | Raccomandato | Non consigliato | ||
| Bullone di serraggio del deragliatore anteriore | 5-7 NM | Raccomandato | Non consigliato | |||
| Bullone di regolazione del cavo del deragliatore anteriore | 5-7 NM | Raccomandato | Non consigliato | |||
| Deragliatore posteriore | Perno del deragliatore posteriore | 10-12 NM | Raccomandato | Non consigliato | ||
| Perno deragliatore posteriore sistema UDH | 25 NM | Raccomandato | Non consigliato | |||
| Bullone puleggia M4 | 3NM | Considerare con cautela | Considerare con cautela | |||
| Bullone puleggia M5 | 4 NM | Considerare con cautela | Considerare con cautela | |||
| Bullone di copertura del deragliatore posteriore M3 (Shimano) | 1,5 NM | Non consigliato | Non consigliato | |||
| Bullone di regolazione del cavo del deragliatore posteriore | 5-7 NM | Raccomandato | Non consigliato | |||
| Guarnitura | Bullone a doppia faccia per corona | 6-8 NM | Considerare con cautela | Considerare con cautela | ||
| Bullone per corona singola | 8NM | Considerare con cautela | Considerare con cautela | |||
| Bullone braccio pedivella M5 (SRAM 3 bulloni) | 7 NM | Considerare con cautela | Considerare con cautela | |||
| Bullone braccio pedivella M4 (SRAM 8 bulloni) | 4-5 NM | Considerare con cautela | Considerare con cautela | |||
| Bullone di fissaggio del braccio della pedivella M6 (Shimano) | 12-14 NM | Considerare con cautela | Considerare con cautela | |||
| Tappo braccio pedivella (Shimano) | 2-4 NM | Non consigliato | Non consigliato | |||
| Bullone di fissaggio del braccio della manovella (DUB) | 54NM | Raccomandato | Non consigliato | |||
| Bullone di fissaggio del braccio della manovella (rotore) | 30-35 NM | Raccomandato | Non consigliato | |||
| Bullone di fissaggio del braccio della manovella (EE) | 52 NM | Raccomandato | Non consigliato | |||
| Bullone a manovella conico quadrato M8 | 30 NM | Raccomandato | Non consigliato | |||
| Pedali | Asse del pedale | 25 NM | Raccomandato | Non consigliato | ||
| Bullone di fissaggio per ramponi stradali (3 bulloni) | 6-8 NM | Non consigliato | Raccomandato | |||
| Bullone di fissaggio tacchette MTB (2 bulloni) | 8NM | Non consigliato | Raccomandato | |||
